بخار و چگالیده :

روابط عمومی:

LBS / HR مصرف بخار = ( BTU / HR ) / 90
LBS / HR مقدار چگالیده = EDR / 4
EDR = ( BTU / HR ) / 240
LBS / HR مقدار چگالیده = ( GPM × 500 × SP.GR. × T ) / L
LBS / HR مقدار چگالیده = ( GPM × 60 × D × T ) / L

بار تقریبی چگالیده:

LBS / HR مقدار چگالیده = ( GPMآب × T ) / 2
LBS / HR مقدار چگالیده = ( GPMسوخت نفت × T ) / 4
LBS / HR مقدار چگالیده = ( GPMهوا × T ) / 900

GPM = دبی مایع ( گالن در دقیقه )
CFM = دبی گاز یا هوا ( فوت مکعب در دقیقه )
SP.GR = وزن مخصوص
D = چگالی LBS / CU.FT
CP = گرمای ویژه گاز یا مایع BTU / L
         برای هوا: 0.24 BTU / L
         برای آب: 1.00 BTU / LB
L = گرمای نهان بخار ( BTU / LB در فشار طراحی )
T = اختلاف دمای نهایی و اولیه (F)
EDR = تشعشع مستقیم معادل

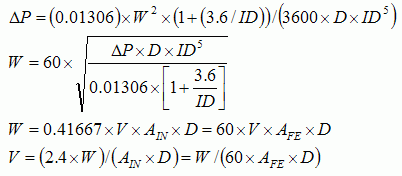

اندازه گزاری لوله ها بخار:

 p = افت فشار به ازای هر 100 فوت طول لوله ( PSIG / 100 FT )
W = دبی بخار ( LBS / HR )
ID = قطر واقعی داخل لوله ( IN )
D = میانگین چگالی بخار در فشار طراحی ( LBS / CU.FT )
V = سرعت بخار در لوله ( FT / MIN )
A_IN= سطح مقطع واقعی لوله (IN²)
A_FE= سطح مقطع واقعی لوله (FT²)

اندازه گذاری لوله های چگالیده:

FS = بخار ریزشی (درصد)
H_SS = گرمای محسوس بخار رفت ( BTU / LB )
H_SC = گرمای محسوس چگالیده در خط برگشت ( BTU / LB )
H_L = گرمای نهان چگالیده در خط برگشت ( BTU / LB )
W = دبی بخار ( LBS / HR )
W_CR = دبی چگالیده بر اساس درصدی از بخار ریزشی تولید شده به هنگام تقطیر ( LBS / HR ). با قرار دادن این مقدار در رابطه مربوط به اندازه گذاری لوله بخار (A) اندازه لوله چگالیده مشخص می شود.
