شرح کلی دیگ بخار: قسمت 1  -  2  -  3  -  4





مشعل دو سوخته گاز و مایع:
گاز بایستی از منبع اصلی به سیستم گاز دیگ از طریق شیر، تحت فشار معین وارد گردد. فشار گاز منبع اصلی کمتر از مقدار لازم می باشد. مصرف کنندگان دیگ باید یک دستگاه بالابرنده فشار گاز لوله تغذیه قرار دهند تا فشار گاز با فشار مورد نیاز وارد سیستم گازی دیگ گردد. پس از عبور از شیر عبور جدا کننده اصلی وارد دستگاه تنظیم کننده می شود و از آن طریق شیرهای قطع اتوماتیک گاز مربوط به هیدروموتور وارد دستگاه کنترل فشار و بالاخره از طریق شیر های دستی قطع کننده گاز وارد مشعل می شود.
بین دو شیر گاز مربوط به دو هیدروموتور یک انشعاب جهت نصب دستگاه آزمایش آببندی وجود دارد که بعداً در این مورد توضیح داده خواهد شد. بین تنظیم کننده گاز و شیر اصلی گاز مربوط به هیدروموتور یک انشعاب دیگری وجود دارد. شیر آزاد کننده فشار اضافی گاز در این نقطه نصب می گردد. گازی که از طریق این شیر خارج می شود بایستی به بیرون از دیگخانه هدایت شود.
یک انشعاب دیگر نیر در قسمت بالای شیر جهت تهیه گاز شمعک (جرقه زن) وجود دارد. جریان گاز از طریق این انشعاب، وارد دو عدد شیر الکتریکی شمعک گاز شده سپس به شمعک می رسد.
سوئیچ های فشار گاز: سوئیچ فشارکم بین تنظیم کننده اصلی گاز و شیر گاز قرار داده شده است. این سوئیچ از طریق الکتریکی به تابلوی برق متصل می باشد و مشعل را در فشار کاری کمتر از حداقل از کار می اندازد.
به همین ترتیب یک سوئیچ فشار زیاد بین شیر دوم و شیر منی فولد قرار گرفته که موقع بالا رفتن فشار از حد ضروری مشعل را خاموش می کند.
آزمایش آببندی شیر های اطمینان مشعل گاز سوز توسط ازت بطور اتوماتیک وسیله ایمنی اولیه ای که روی مشعل نصب گردیده عبارتست از دو عدد شیر قطع جریان گاز که بطور سری به یکدیگر متصل شده اند برای اطمینان کامل از درست بسته شدن شیرهای قبل از روشن کردن مشعل آزمایش آببندی بایستی اجرا گردد. اگر مقدار نشت گاز بیشتر از مقدار مجاز باشد مشعل بطور خودکار از کار می افتد.
روش آزمایش آببندی: تست های آبندی از قبیل تست هیدروژن و تست LDU11 نیز امروزه متدوال است طرز عمل این سیستم (تست هیدروژن) به ترتیب زیر است:

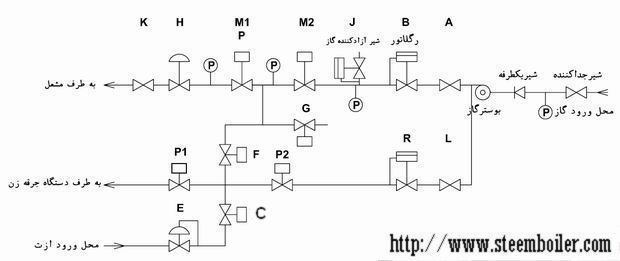

فشار گاز ازت توسط شیر های کنترل فشار A و B کنترل می گردد تا اینکه فشاری معادل فشار تنظیمی باضافه 7/24 تر بار پیدا می کند. (این فشار برابر 3 اینچ فشار آب) این گاز وارد فضای مسدود شده توسط دو شیر قطع M2 و M1 گردیده و سپس از طریق منفذ C مقدار معینی از آن وارد شیرهای قطع کنندهP1 و P2 شمعک می گردد. پس از اینکه فاصله زمانی که قبلاً تنظیم گردیده فشار در حجم مسدود شده فوق بالا می آید تا به حد فشار آزمایش آببندی توسط ازت برسد. در این صورت نشت گاز وجود نخواهد داشت و تنها جریان مشخصی از محدود کننده فشار C عبور خواهد کرد. این فشار بوسیله سوئیچ D بطریقه اینترلوک (جهت جریان روشن نمودن) مشعل بکار می افتد کنترل می گردد.
اگر پس از 40 ثانیه سوئیچ D بکار افتد در آن صورت مشعل از کار افتاده و زنگ به صدا در می آید. وظیفه شیر F جدا کردن جریان گاز ورودی از جریان جرقه می باشد. ممکن است این دو گاز در تأسیسات مختلف دارای گازهای فشاری متفاوت باشند. این مسئله به ما اطمینان می دهد که حداقل حجمی از گاز ازت بین شیر های جرقهp2 و p1و شیر F ) Block Valve) و شیر ازت E قرار گرفته و بنابراین می توان اطمینان نمود که مشعل در همان لحظه اول شروع بکار خواهد کرد.

دو تنظیم کننده فشار گاز ازت مقدار فشار ثابت لازم جهت آزمایش آببندی توسط ازت را در منفذ C بدون توجه به افت فشار در کپسول گاز ازت فراهم می سازد. پس بنابراین بایستی باندازه کافی ازت برای آزمایش در اختیار داشت زیرا این تنظیم کننده ها از نوع بدون لوله انشعابی (NON BLEED TYPE ) می باشند.
آزمایش آببندی شیرهای اطمینان مشعل گاز سوز توسط ازت بطور غیر خودکار: در بحث قبلی اصول کلی سیستم آزمایش آببندی بوسیله ازت نشان داده شده است.
ادامه شروع بکار مشعل بشرح ذیل است:
هنگام روشن شدن مشعل کنتاکت های کلید فشاری بسته شده و کنتاکت های کنترل کننده روشن یا خاموش بودن شعله روی سیستم کنترل شعله و بسته شدن کنتاکت های سوئیچ یا کلید برقرار کننده هوای احتراق بسته خواهند شد. تا زمانیکه این شرایط برقرار است شیر های E و F انرژی برق را دریافت می کنند و در نتیجه ازت وارد محفظه بسته بین شیر های اطمینان قطع جریان می گردد.
در همین لحظه موتور تنظیم کننده هوای مشعل قبل از آن که مرحله تهویه کوره شروع شود از حالت آتش پائین بطرف وضعیت شعله زیاد تغییر می کند. زمان باز شدن تنظیم کننده هوا (دمپر) تقریباً 40 ثانیه است زمان باید جهت تثبیت فشار ازت تا حد فشار تنظیم باضافه 7/74 تر بار (30 اینچ درجه آب) در نظر گرفته شده است. اگر در انتهای این زمان (40 ثانیه) فشار لازم حاصل نگردد حتماً مشعل از کار می افتد. اما اگر در این مدت 40 ثانیه تثبیت فشار انجام گرفت صفحات تنظیم کننده هوا (دمپر) بطور کامل باز شده و کلید سری تبدیل می یابد و موتور فن شروع بکار می نماید و تهویه کوره شروع می گردد. پس از تهویه کوره شیرهای E و F انرژی خود را از دست می دهند و کنترل کننده هوا (دمپر) در جهت عکس حرکت خواهد نمود. تا به وضعیت شعله کم برسد. مهزمان با این عمل شیر آزاد کننده ازت C باز شده و اجازه می دهد که ازت از سیستم خارج شود. پس از جریان عادی مدار کار مشعل برفرار می گردد و سیستم تثبیت ازت پس از آن که شیرها کاملاً از نظر آببندی کنترل نمود وظیفه دیگری در مدار نخواهد داشت.      صفحه قبل     صفحه بعد
